機器視覺字符缺陷檢測之電機定子外觀檢測方案！

作者 : 安徽思普泰克發布時間 : 2020-04-13 瀏覽 : 215 次
注明:機器視覺字符缺陷檢測項目,均需要在影像下清晰可見才能檢測檢測效率：每分鐘檢測數量 10-20件(根據樣件送料速度)。
檢測內容及要求

檢測內容：
               1:產品內腔環面包槽、卷槽、骨架缺料、槽絕緣紙超出鐵芯，鐵芯表面生銹等
               2:檢測產品外表面環壁，型號完整，生銹，殘片
               3.檢測產品正面骨架完整，過線正常。
               4.檢測產品反面面骨架完整，過線正常，出現正確。


注明:機器視覺字符缺陷檢測項目,均需要在影像下清晰可見才能檢測檢測效率：每分鐘檢測數量 10-20件(根據樣件送料速度)。

設備組成及主要機構

  一.整體構成：尺寸：  1600*800*1700  mm

1.思普泰克視覺檢測軟件
2.工業電腦
3.顯示器   19寸
4.工業相機:7套(其是正面檢測6套，背面檢測7套）
5.工業鏡頭:7套FA鏡頭
6.ＸＹＺ伺服電機移動模組結構２套（用于移載產品輸送）
7.托盤上下料結構及不良品回收２套（依客戶要求增加）
9.電控１套（主要為電磁閥、PLC、觸摸屏）
10.6套步進電機轉極5個面
11.8套鐵芯移載取料結構（含1套180度旋轉）

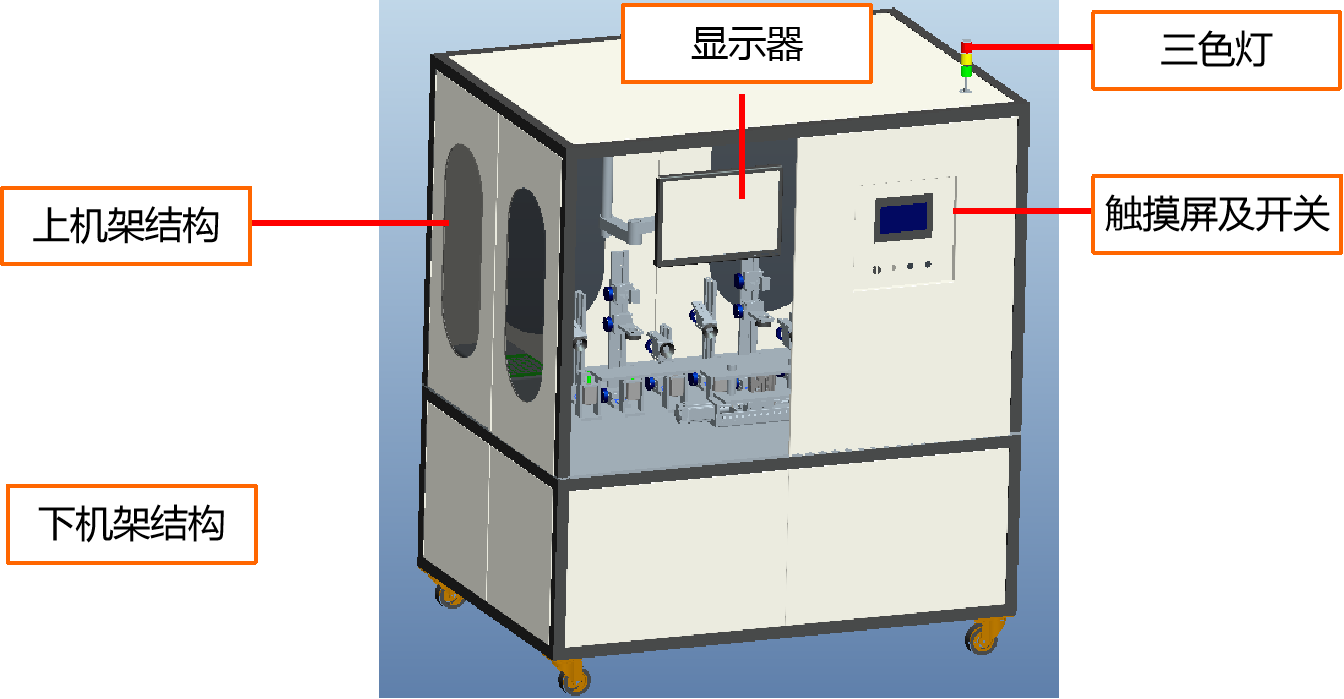

機器視覺字符缺陷檢測設備外觀3D立體圖外觀介紹

機器視覺字符缺陷檢測

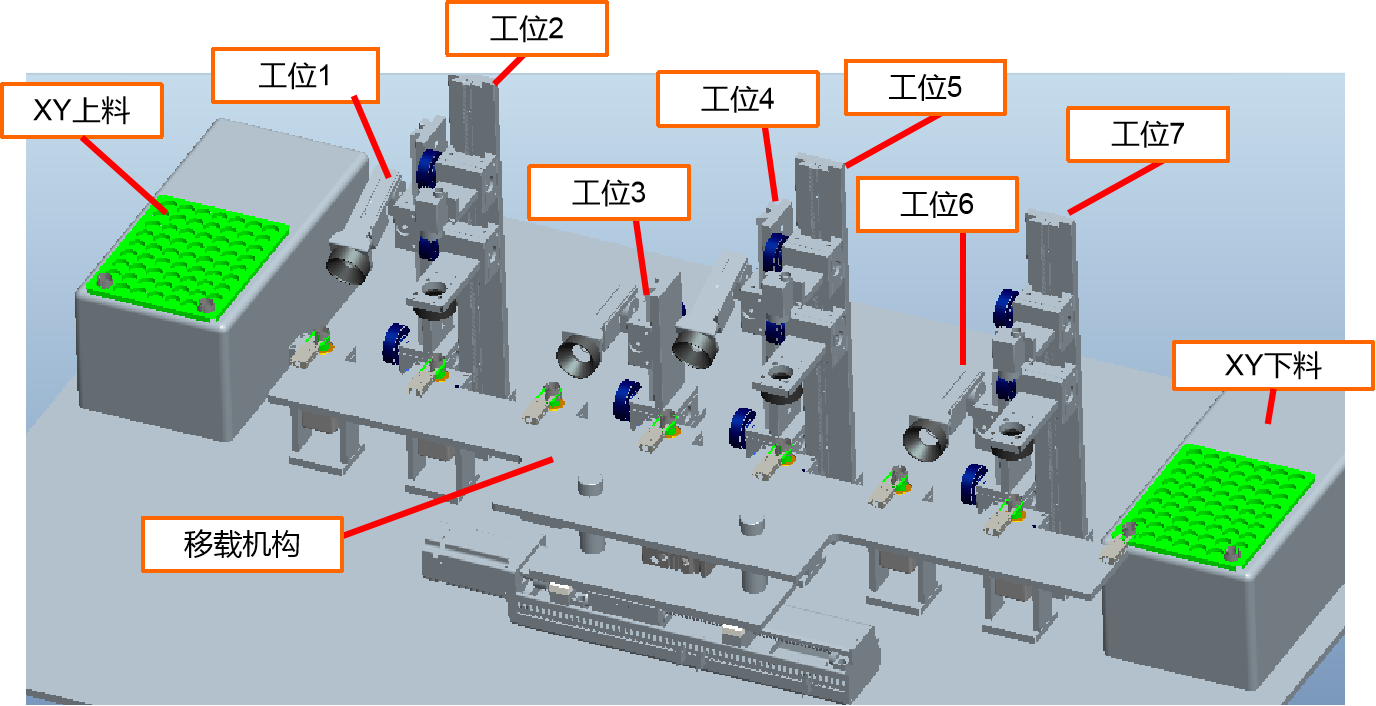

設備內部工位說明

機器視覺字符缺陷檢測

設備內部工位及產品檢測對照表


工位

序號&檢測項目

步進電機

CCD角度

工位

序號&檢測項目

步進電機

CCD角度

XY上料

XY+托盤上料機構(供參考）

工位4

自帶翻轉機構，將產品正反面翻轉

工位1

1：包槽

轉5個面，檢測內壁上端

45°

工位4

4：包槽

轉5個面，檢測內壁下端

45°

工位2

2：正面線錯，線松，破損

轉5個面，檢測正面信息

90°

工位5

5：反面線錯，線松，破損

轉5個面，檢測反面信息

90°

工位3

3：外壁上端



轉5個面，檢測外壁上端信息

180°



工位6



6：外壁下端

轉5個面，檢測外壁下端信息

180°









工位7

7：出線位置

不用電機

90°









XY下料



XY+托盤,檢測產品下料,區分良品及不良品

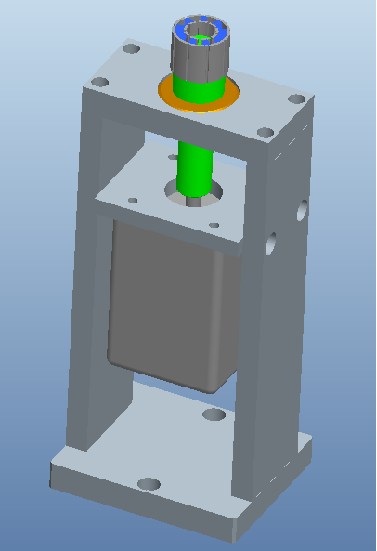

設備內部定位及旋轉機構（步進電機+機構）

1.步進電機分別旋轉5個面檢測，檢測產品的信息
2.手指氣缸夾爪通過移載機械完成移料動作

機器視覺字符缺陷檢測

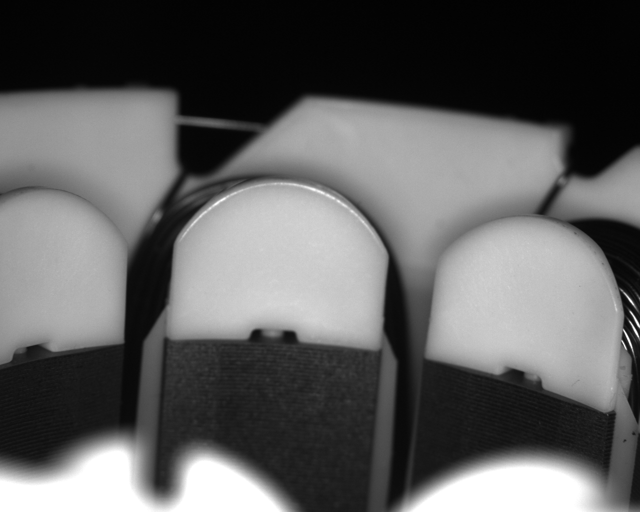

檢測效果原圖:

機器視覺字符缺陷檢測

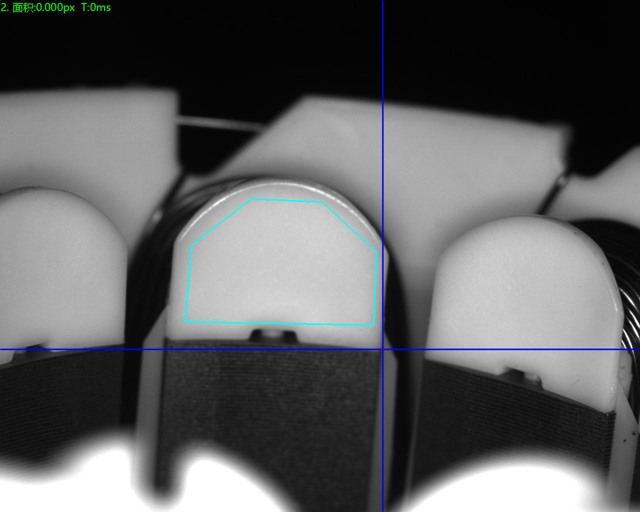

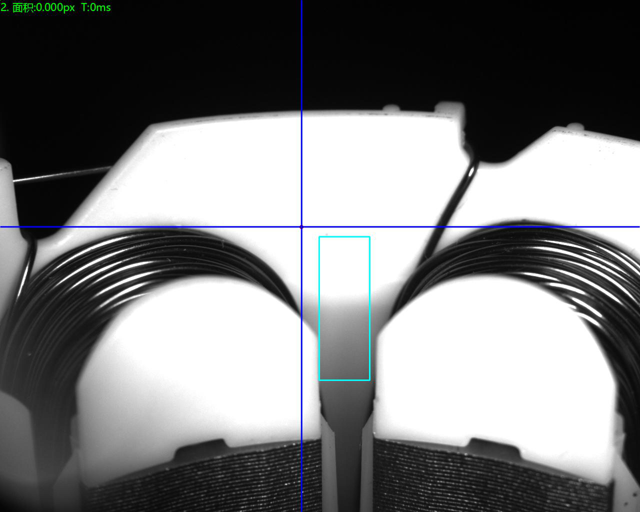

檢測效果良品分析圖:OK

機器視覺字符缺陷檢測

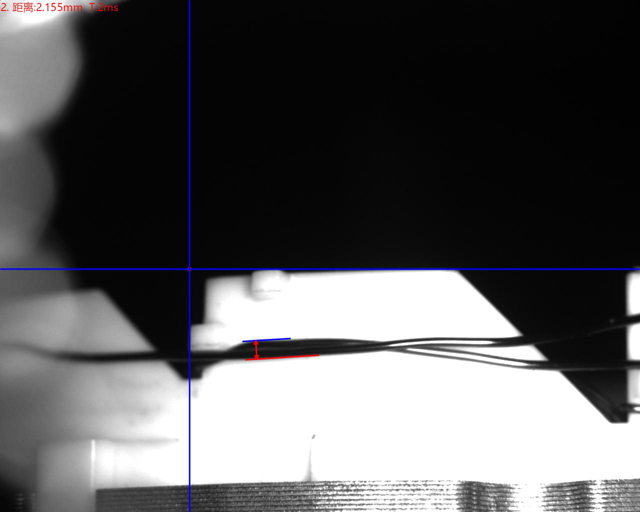

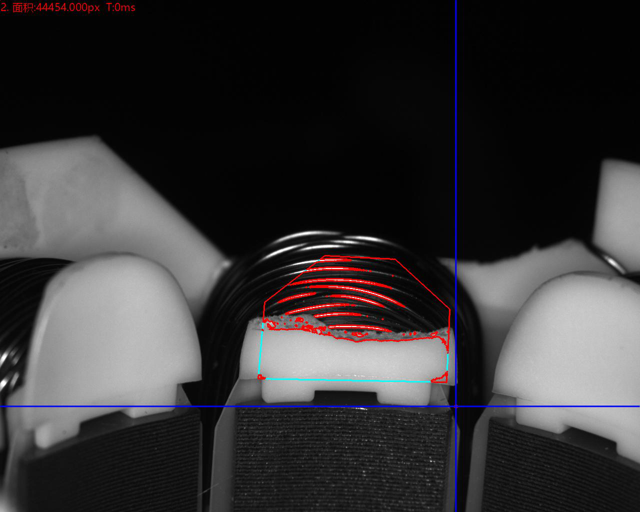

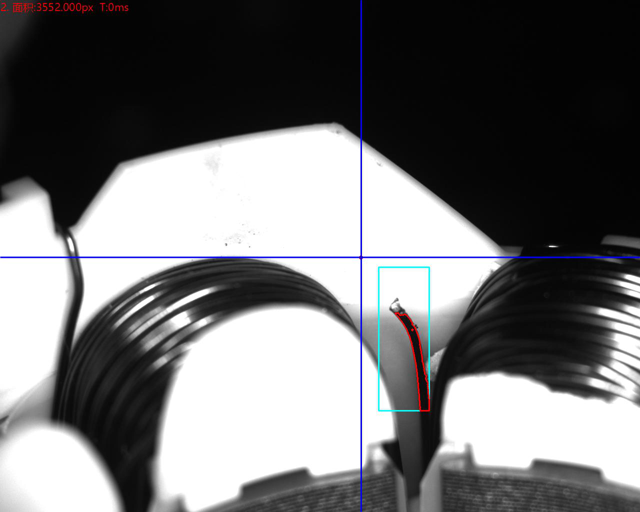

檢測效果不良品分析圖:NG

機器視覺字符缺陷檢測

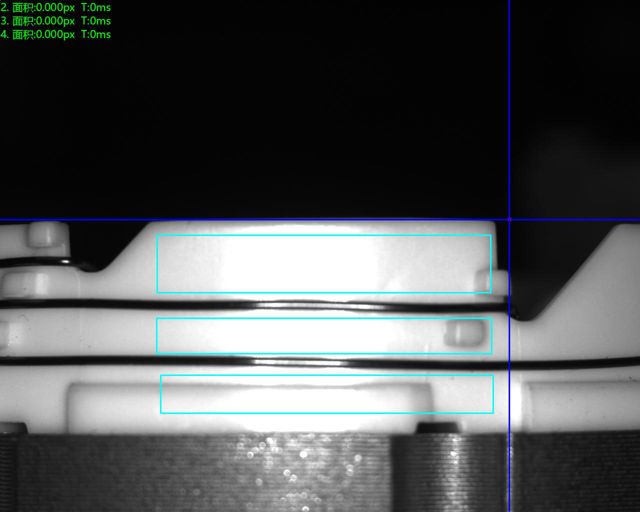

檢測效果良品分析圖:OK

機器視覺字符缺陷檢測

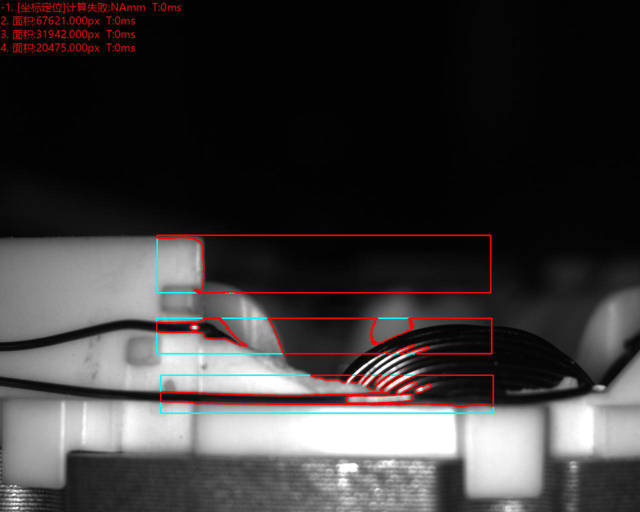

檢測效果不良品分析圖:NG

機器視覺字符缺陷檢測

檢測效果良品分析圖:OK

機器視覺字符缺陷檢測

檢測效果不良品分析圖:NG

機器視覺字符缺陷檢測

檢測效果良品分析圖:OK

機器視覺字符缺陷檢測

檢測效果不良品分析圖:NG

機器視覺字符缺陷檢測

四.機器視覺字符缺陷檢測安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源：     交流220V，50Hz，  耗電＜1KVA
