五金沖壓件外觀檢測設備檢測墊片外觀方案

作者 : 思普泰克智能制造發布時間 : 2022-10-17 瀏覽 : 212 次
注明：五金沖壓件外觀檢測設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于300件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求

檢測內容：
       最大尺寸長15mm*寬15mm*高1mm的產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 缺口 正光檢測 可檢
2 批鋒 正光檢測 可檢
4 粘連 正光檢測 可檢

注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于300件(取決于產品送料速度)。

二、設備組成及主要機構

設備型號：SP-T300非標定制機          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量 備注
1 視覺檢測軟件 SIPOTEK 1套 數據可上傳
2 工業電腦 SIPOTEK定制 1套

3 顯示器 PHILIPS  19”液晶顯示器 1臺

4 工業相機 SONY工業相機 1套

5 相機調節伺服模組 SIPOTEK定制 1套

6 工業鏡頭 FA高清光學工業鏡頭 1套

7 光源 定制光學自適應光源 1套

8 檢測平臺 專業光學玻璃載臺 1套

9 伺服電機 松下·PANASONIC 1套

10 控制系統 SIPOTEK定制 1套

11 PLC運動協作 松下·PANASONIC 1套

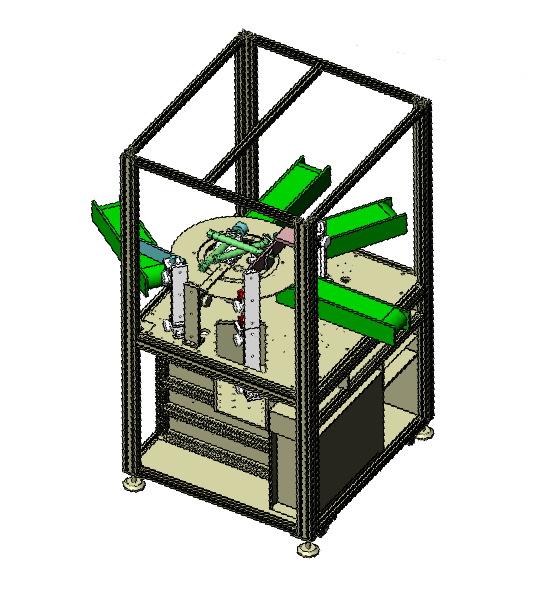

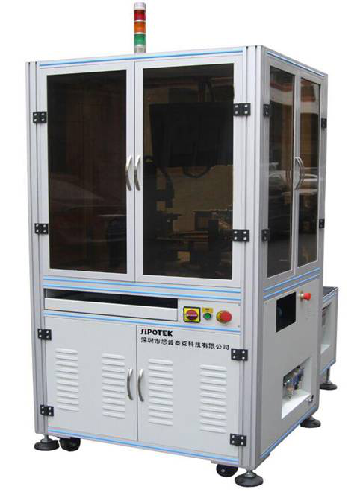

設備外觀3D立體圖

五金沖壓件外觀檢測設備五金沖壓件外觀檢測設備

三、樣件測試圖片:

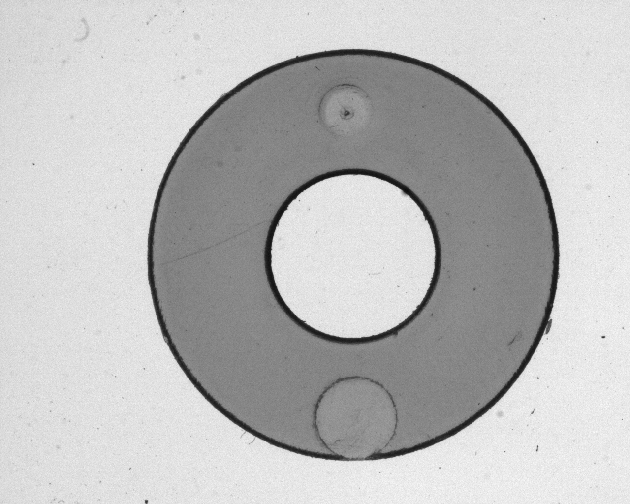

       頂部背光檢測原圖：

五金沖壓件外觀檢測設備

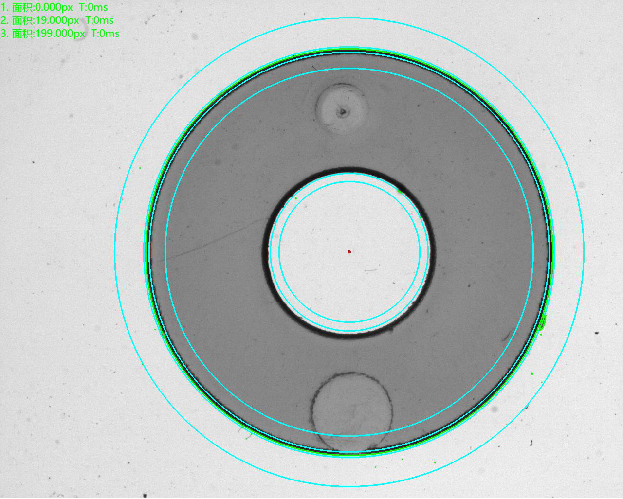

頂部背光檢測良品分析圖：OK

五金沖壓件外觀檢測設備

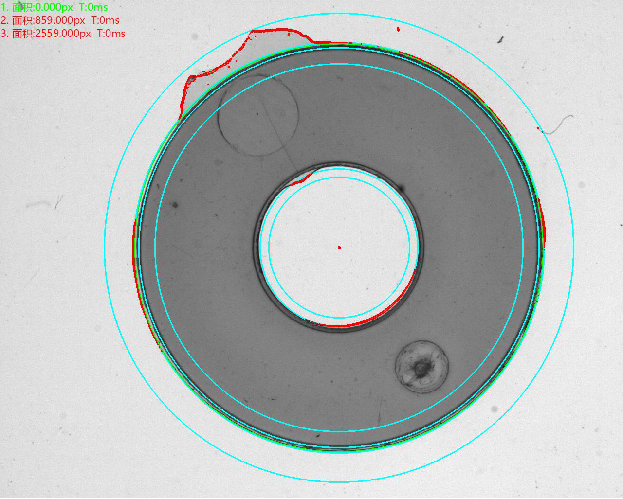

頂部背光檢測不良品分析圖：NG   不良特征： 缺口      分析結果：可檢

五金沖壓件外觀檢測設備

頂部背光檢測不良品分析圖：NG   不良特征：批鋒      分析結果：可檢

五金沖壓件外觀檢測設備

頂部背光檢測不良品分析圖：NG   不良特征： 粘連      分析結果：可檢

五金沖壓件外觀檢測設備

四、系統安裝要求:

設備放置的檢測空間:  安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源：        交流220V，50Hz，  耗電＜1KVA。

獲取更多產品機器視覺自動化檢測方案可登陸安徽思普泰克網站查閱：www.hm3721.com.cn
