軸承自動化視覺檢測設備檢測五金件外觀方案
作者 : 思普泰克智能制造發布時間 : 2019-12-31 瀏覽 : 253 次
軸承自動化視覺檢測設備檢測五金件外觀方案，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
產品的外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 電鍍臟污 | 360°環形檢測 | 可檢 | 360°鏡頭只能檢測5cm²以上的特征。不能檢測類似輕微色差的特征 |
| 2 | 電鍍渣 | 360°環形檢測 | 可檢 | |
| 3 | 腐蝕 |
|
不可檢 | |
| 4 | 毛邊 | 頂部背光檢測 | 內外環毛邊可檢測、槽邊毛刺不可檢 | |
| 5 | 異物 | 頂部背光 | 可檢 |
|
| 6 | 變色 |
|
不可檢 |
|
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

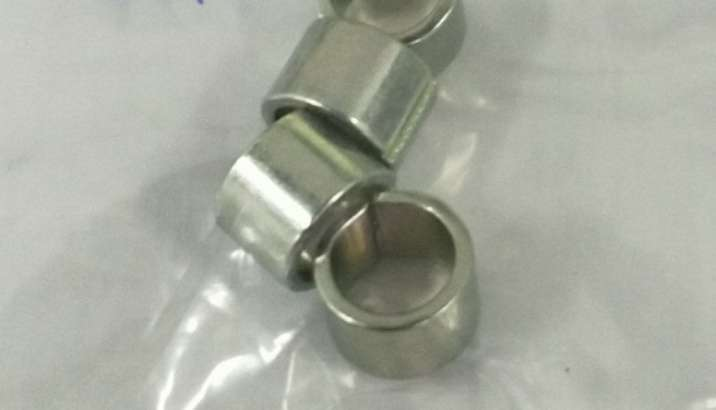

樣品圖：
二、設備組成及主要機構
設備型號：SP-T300標準檢測設備 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 3套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 3套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 1套 |
| 7 | 工業鏡頭 | 定制360°環形檢測工業鏡頭 | 2套 |
| 8 | 光源 | 定制光學自適應光源 | 1套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 9 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |

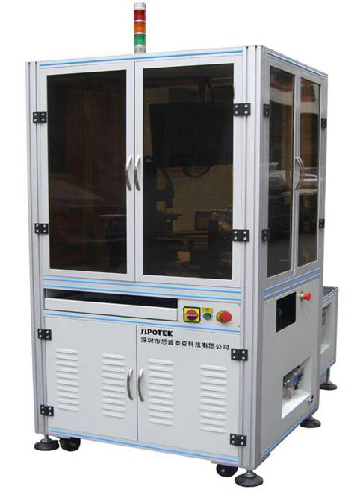

設備外觀3D立體圖
三、樣件測試圖片:

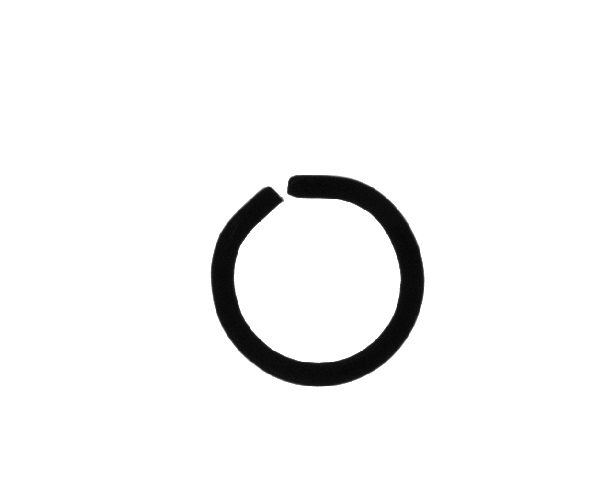

1.頂部背光檢測原圖：

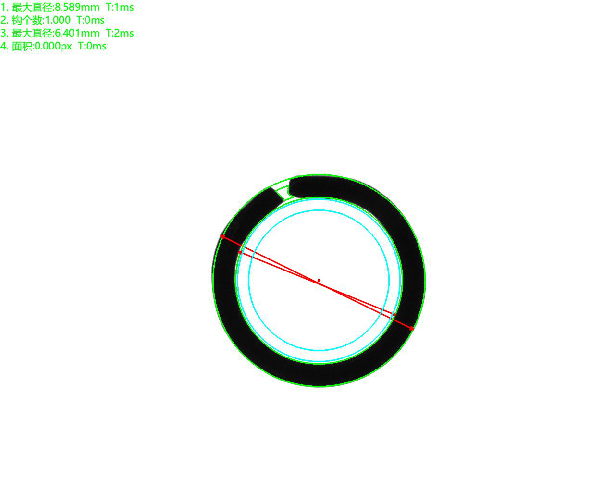

頂部背光檢測良品分析圖：OK

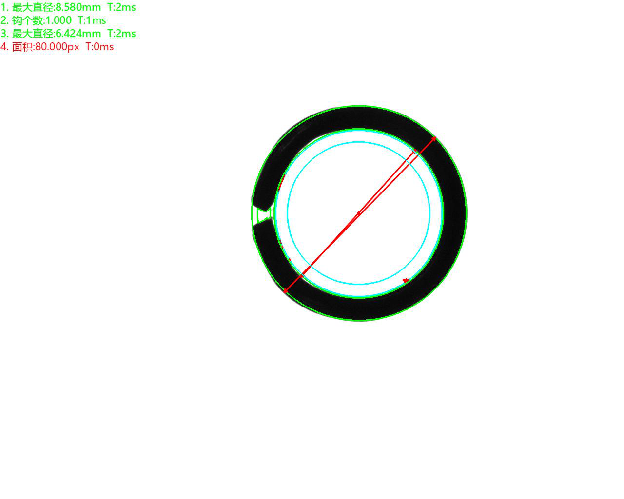

頂部背光檢測不良品分析圖：NG 不良原因：內毛刺

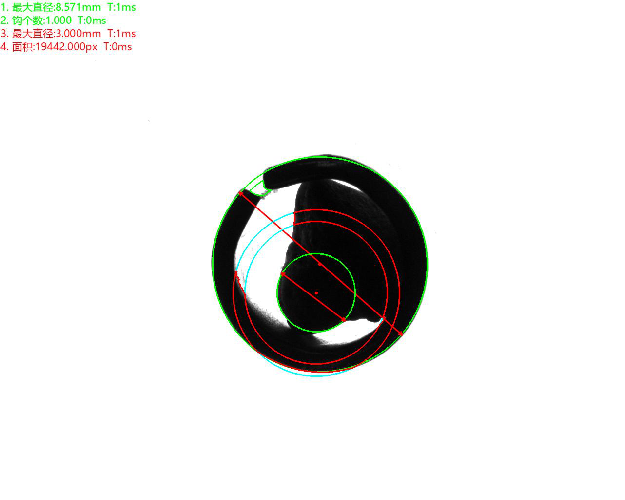

頂部背光檢測不良品分析圖：NG 不良原因：異物

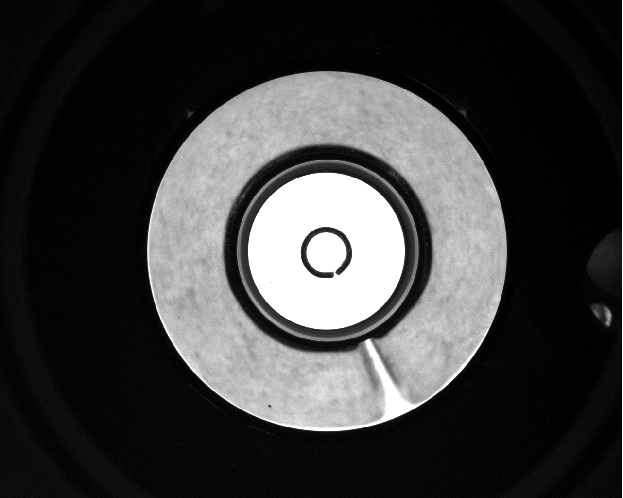

外環360°檢測原圖：

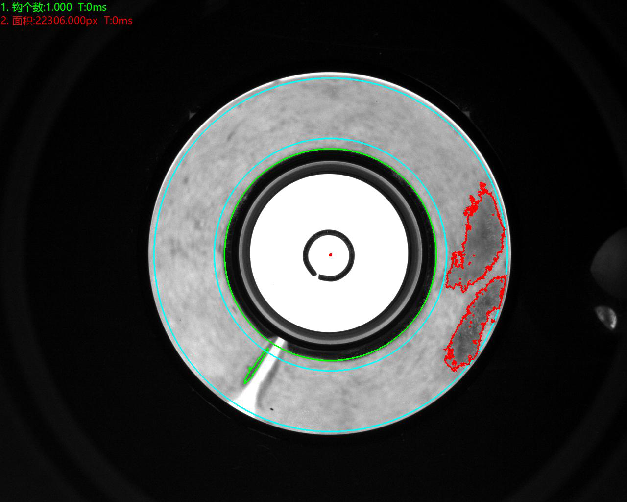

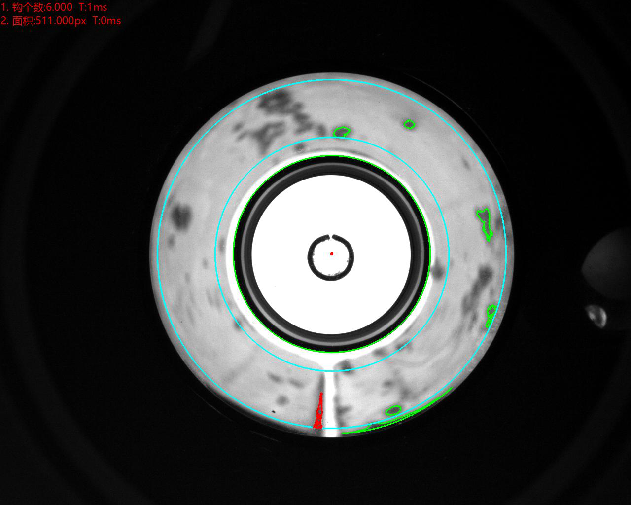

外環360°檢測不良品分析圖：NG 不良原因：電鍍臟污

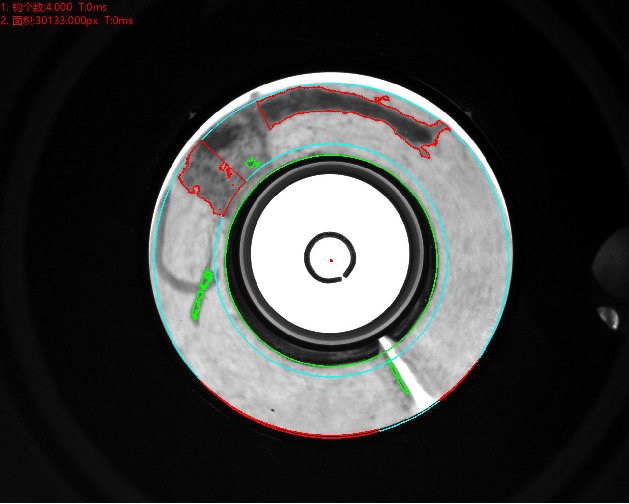

外環360°檢測不良品分析圖：NG 不良原因：電鍍臟污

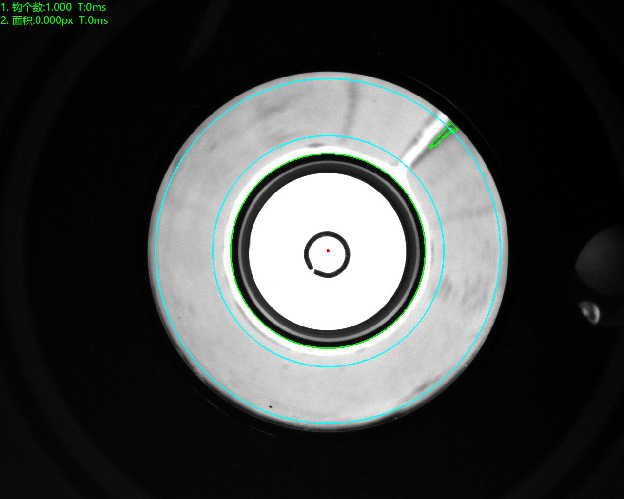

內環360°檢測良品分析圖：OK

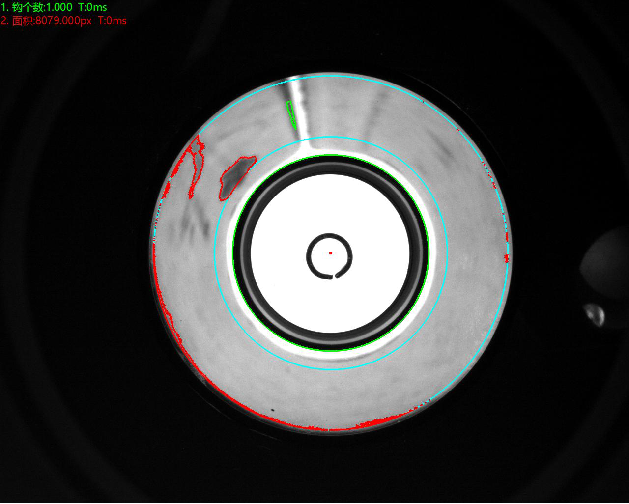

內環360°檢測不良品分析圖：NG 不良原因：電鍍臟污
