工業ccd機器視覺檢測設備自動化檢測加工件外觀方案！
作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 237 次
注明：工業ccd機器視覺檢測設備檢測加工件項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求
檢測內容：
產品的外觀檢測
注明：工業ccd機器視覺檢測設備檢測加工件項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | ||
| 1 | 漏攻牙 | 正光檢測 | 可檢 | ||
| 2 | 壓印不良 | 正光檢測 | 可檢 | ||
| 3 | 磕傷不良 | 正光檢測 | 可檢 | ||
注明：工業ccd機器視覺檢測設備檢測加工件項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。

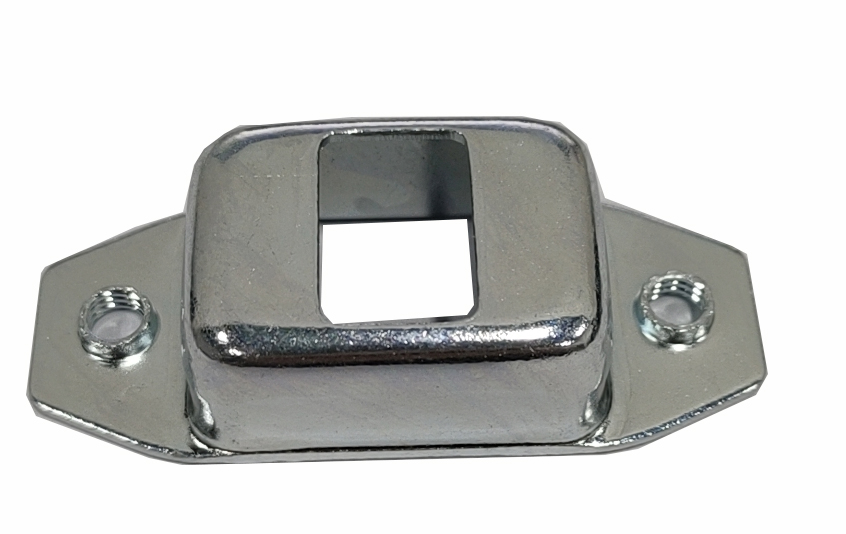

樣品圖
二、設備組成及主要機構
設備型號：SP-T200
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 3套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 3套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 3套 |
| 7 | 光源 | 定制光學自適應光源 | 3套 |
| 8 | 檢測平臺 | SIPOTEK定制框架 | 1套 |

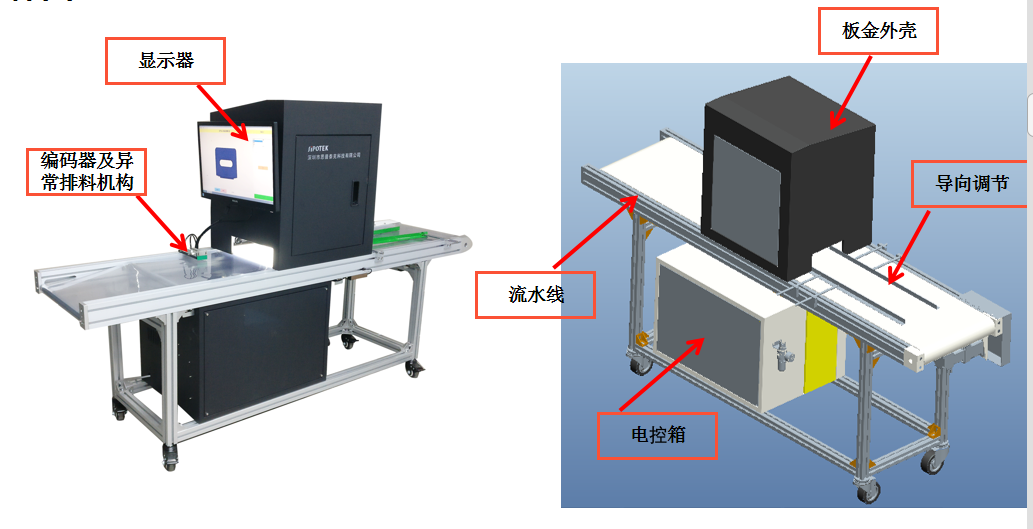

設備外觀3D立體圖

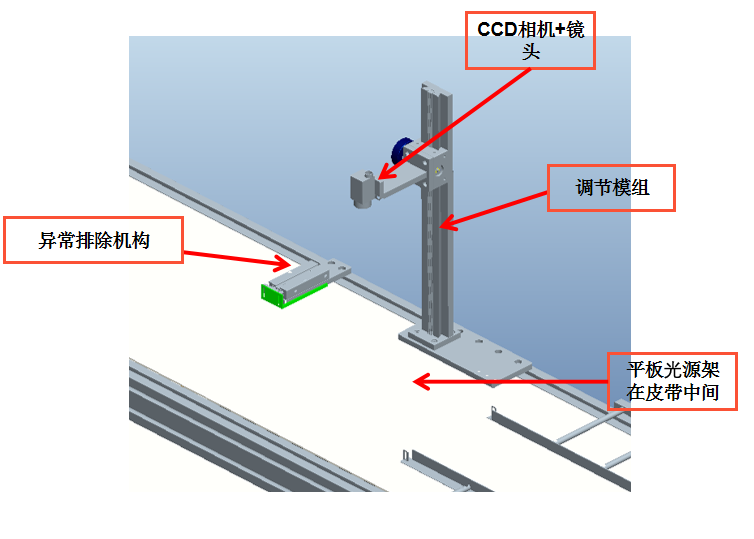

設備外觀－3D立體圖-局部圖

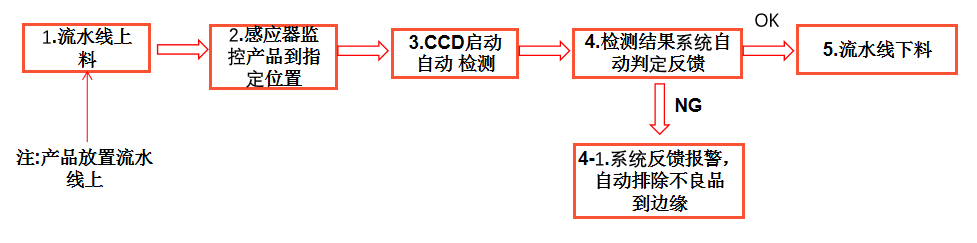

設備檢測流程
三、樣件測試圖片

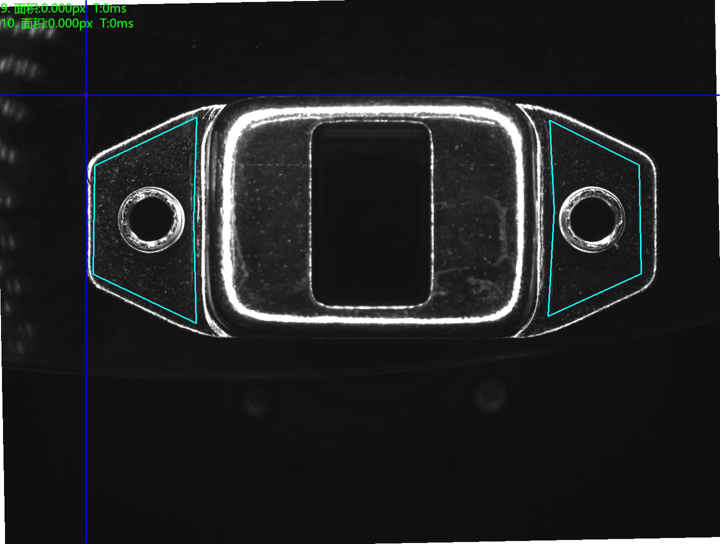

頂部正光檢測良品分析圖：OK

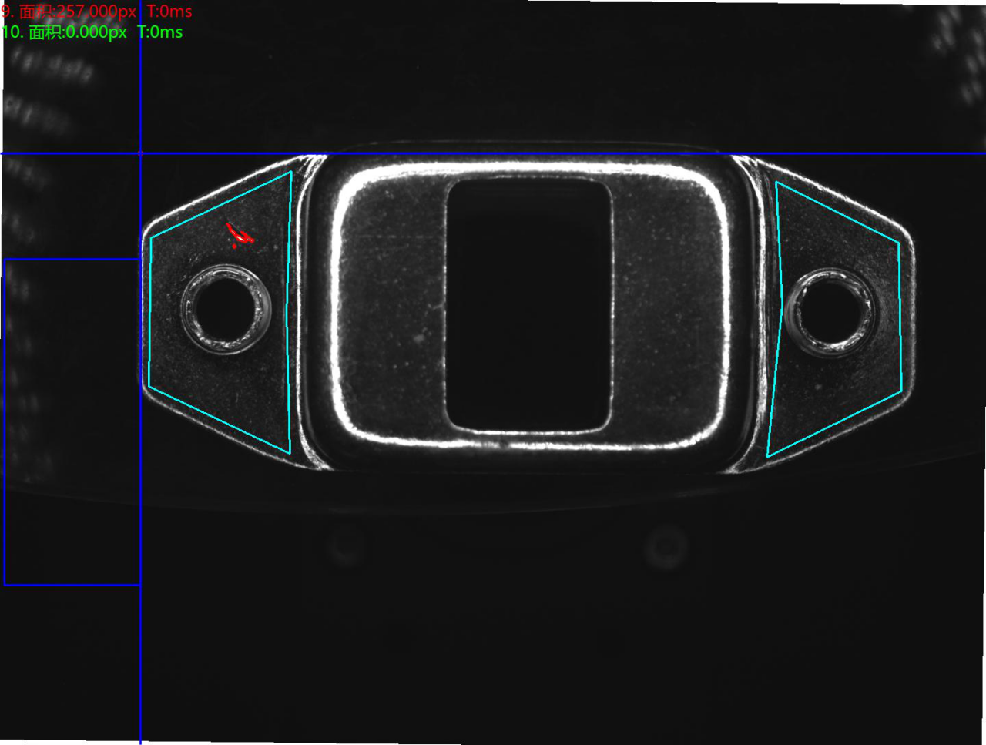

頂部正光檢測不良品分析圖：NG 不良特征：壓印不良

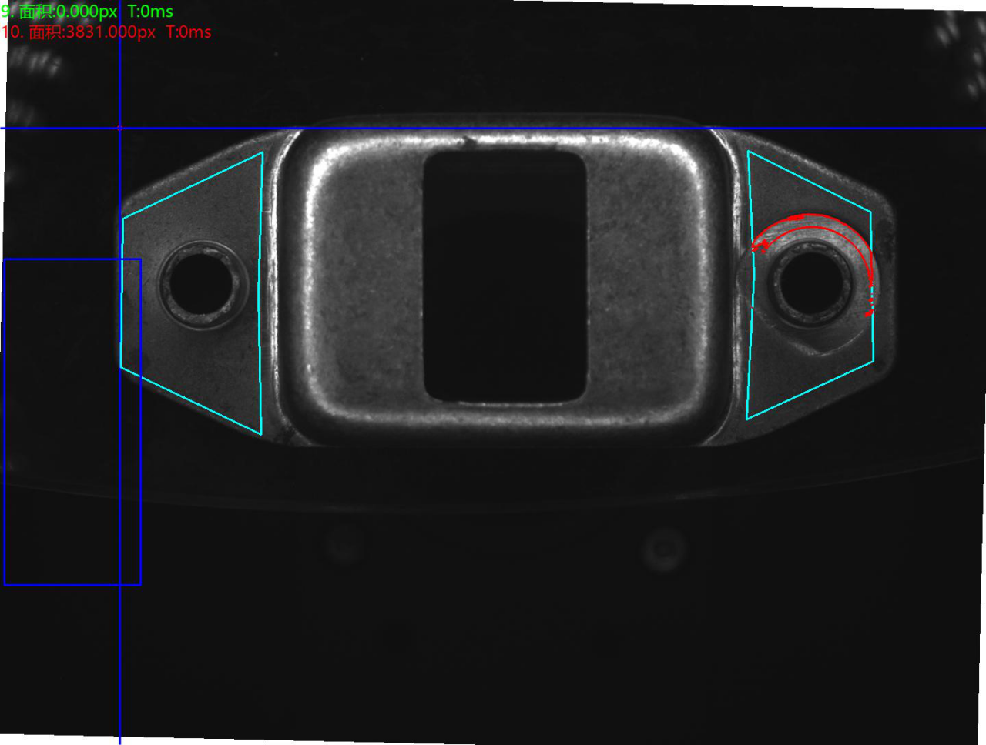

頂部正光檢測不良品分析圖：NG 不良特征：磕傷不良

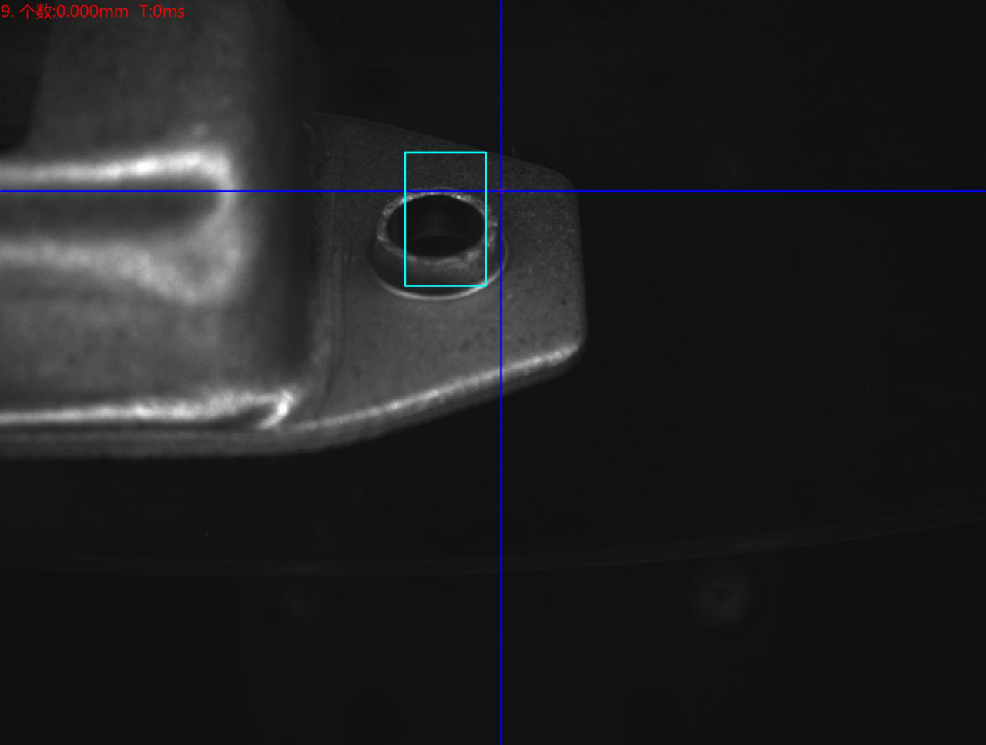

頂部斜面正光檢測不良品分析圖：NG 不良特征：漏攻牙
四、系統安裝要求
設備檢測流程
三、樣件測試圖片
頂部正光檢測良品分析圖：OK
頂部正光檢測不良品分析圖：NG 不良特征：壓印不良
頂部正光檢測不良品分析圖：NG 不良特征：磕傷不良
頂部斜面正光檢測不良品分析圖：NG 不良特征：漏攻牙
四、系統安裝要求
設備放置的檢測空間: 在流水線上并入安裝思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
